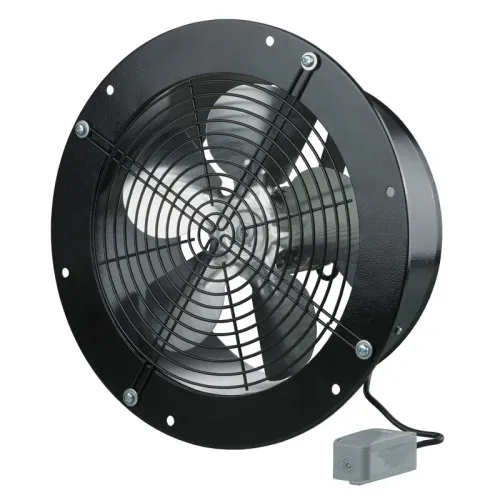

Осьовий вентилятор Вентс ОВК1 315

Осьовий вентилятор Вентс ОВК1 315 припливно-витяжний розроблений для організації вентиляції з максимальною продуктивністю до 1700 м³/год. Вентилятор монтується в отвір діаметром 312 мм у зовнішній стіні, а робочий температурний діапазон від -30°С до +40°С дає змогу експлуатувати пристрій у різноманітних кліматичних умовах. Через невеликий робочий тиск вентилятор зазвичай використовується без системи повітроводів, але забезпечує хорошу продуктивність при мінімальних енерговитратах.

Технічні характеристики

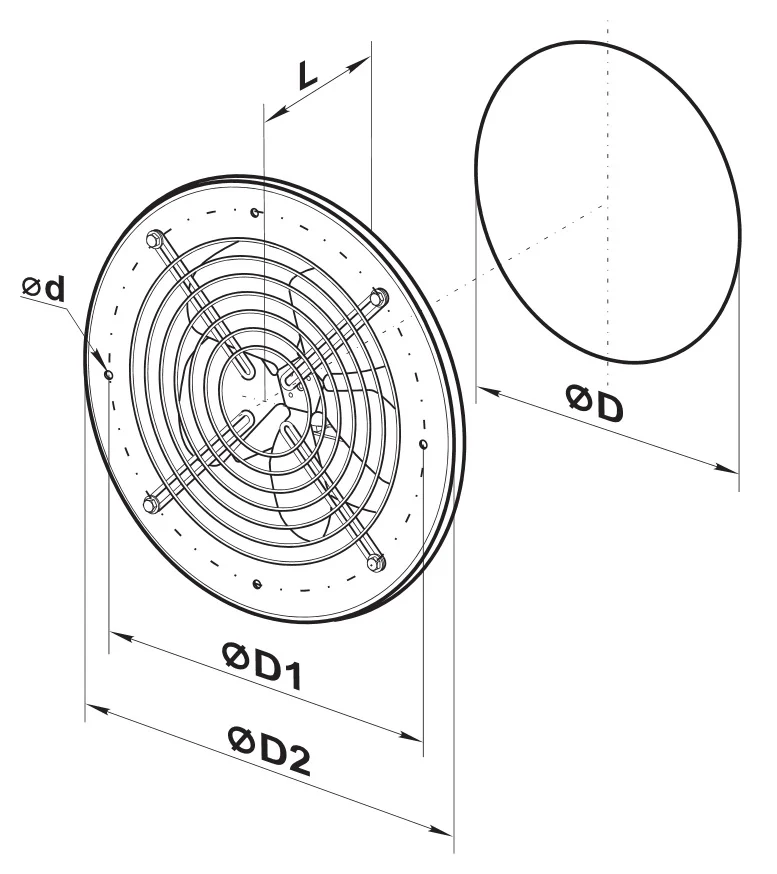

Габаритні розміри

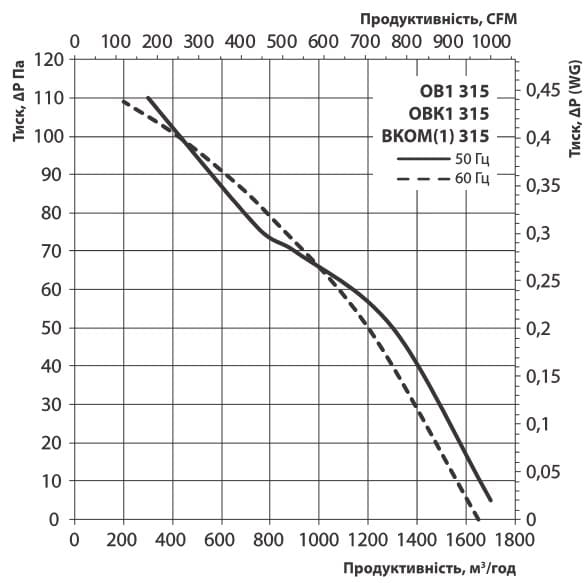

Графік продуктивності

Конструкція

Вентилятор виготовлений зі сталевого листа та оброблений полімерним покриттям, що підвищує опір корозії та збільшує експлуатаційний період. Це особливо важливо в промислових чи складських приміщеннях, де робоче середовище може бути агресивним. Полімерне покриття не лише підсилює захист від корозії, а й робить поверхню пристрою менш схильною до накопичення пилу. Конструкцією передбачено виносну клемну коробку з кабелем для віддаленого електричного підключення.

Двигун

У цій моделі використовують однофазний асинхронний двигун із зовнішнім ротором. Він укомплектований вбудованим тепловим захистом, який у разі перегріву автоматично відключає двигун, а після охолодження дозволяє йому перезапуститися.

• Підшипники кочення забезпечують довготривалий термін служби – до 40 000 годин безперервної роботи.
• Клас захисту IP 44 унеможливлює пошкодження двигуна від вологи та пилу.

Керування

Вентилятор вмикається за допомогою зовнішнього вимикача, який має відповідати параметрам, зазначеним у розділі «Технічні характеристики».

Для розширення функціональності ви можете встановити додаткові датчики або регулятори, наприклад:

• Датчик вологості, який автоматично вмикає вентиляцію при підвищенні вологи в приміщенні.
• Датчик температури, що запускає вентилятор при підвищенні температури.
• Таймер затримки відключення

Ці аксесуари не входять до комплекту поставки та купуються окремо.

Регулювання швидкості

Швидкість обертання вентилятора може регулюватися тиристорним або автотрансформаторним способом. У разі підключення декількох вентиляторів до одного регулятора слід урахувати сумарні значення потужності та струму, щоб їх значення не перевищувати номінальні параметри регулятора.

Як приклад можна застосувати регулятор швидкості Вентс РС-1-400, який забезпечує керування витратою повітря, а також вмикання і вимикання пристрою.

Вмикання за температурою

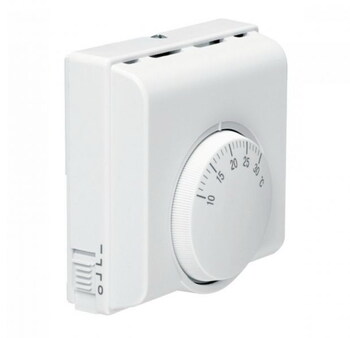

Для автоматичного вмикання вентилятора залежно від температурного режиму можливе використання регулятора температури Вентс РТ-10 (або еквівалентних пристроїв). Термостат вмикає або вимикає вентилятор у межах виставленого діапазону від +10 до +30°С.

Таке рішення особливо зручне для вентиляції майнінг-ферм, зимових садів, котелень або теплиць, де важливо підтримувати стабільну температуру.

Монтаж

Промисловий вентилятор встановлюється на поверхню стіни за допомогою круглої приєднувальної пластини. Подання живлення здійснюється через виносну клемну коробку. Електричне підключення та монтаж повинні виконуватися згідно з інструкцією та електричною схемою, вказаною в документації.

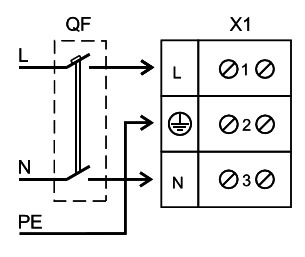

Схема підключення

Щоб система працювала безпечно і надійно, на зовнішньому вводі встановлюють автоматичний вимикач (QF). У випадку короткого замикання чи перевантаження він миттєво відключає подачу живлення, захищаючи як вентилятор, так і електромережу.

• Автоматичний вимикач має бути розташований у легко доступному місці для оперативного відключення пристрою.
• Номінальний струм вимикача має перевищувати максимальний струм споживання вентилятора, щоб уникнути хибних спрацьовувань.

Інструкція із встановлення

Монтаж вентилятора виконується на стіну за допомогою круглої приєднувальної пластини.

Отвір у стіні має бути діаметром не меншим за 312 мм, щоб патрубок вільно зайшов у стіну.

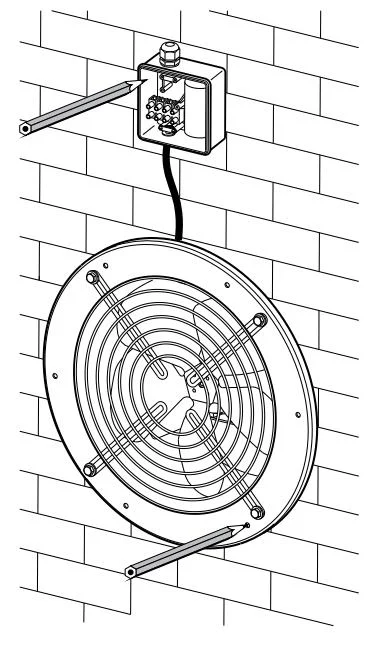

Прикладіть корпус і виносну коробку, розмітьте отвори під кріплення. Перевірте напрямок повітряного потоку (він вказується стрілкою на патрубку), щоб він збігався з бажаним напрямком циркуляції.

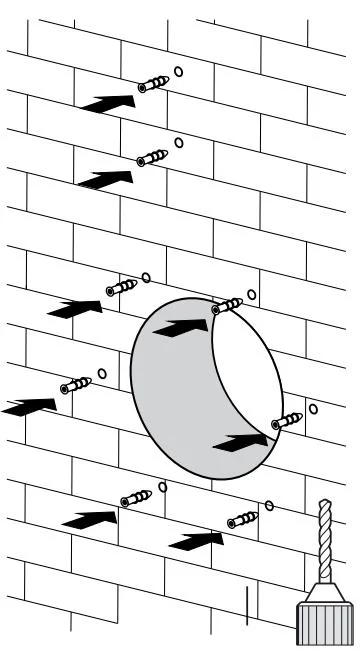

Зробіть отвори у стіні

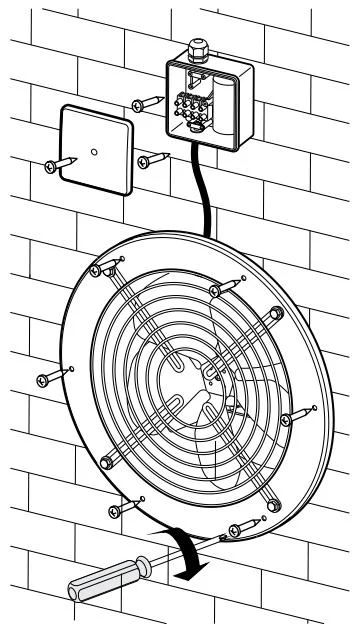

Закріпіть вентилятор дюбелями й герметизуйте зазори між стіною та патрубком (а також монтажною пластиною) герметиком, щоб уникнути неконтрольованого проникнення повітря чи вологи.
Під'єднайте пристрій до живлення відповідно до схеми, наведеної у паспорті. Не забувайте про заземлення.

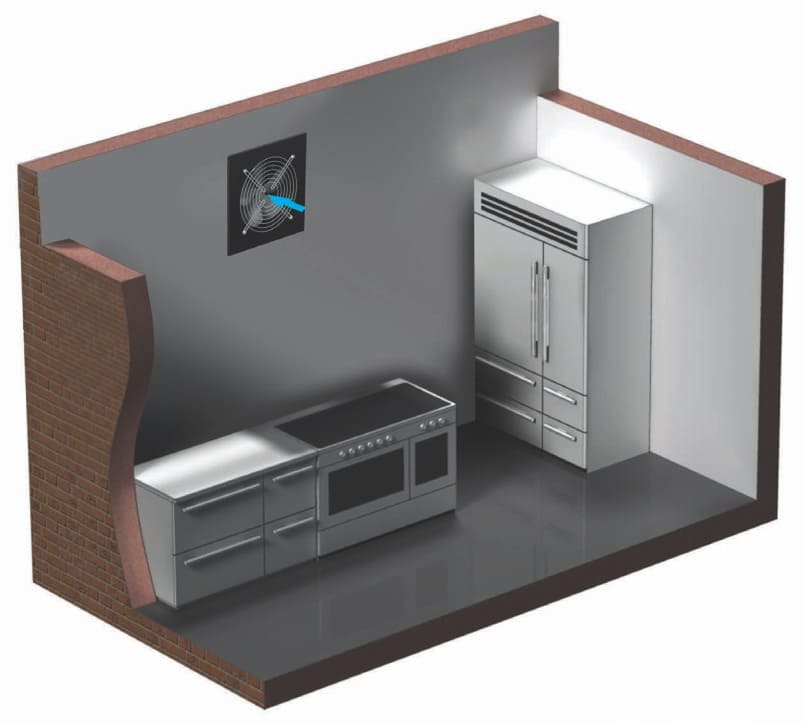

Приклад використання

Осьовий вентилятор буде однаково корисним як у побутових умовах (наприклад, котельні чи підвалі), так і в промислових приміщеннях (станції технічного обслуговування, майстерні, склади та інші). Його універсальність дозволяє адаптувати пристрій до різних сценаріїв – від локального видалення диму й запахів до загальної вентиляції невеликих цехів чи господарських блоків.

Додаткові рекомендації з обслуговування

1. Регулярне очищення крильчатки та корпуса від пилу та бруду подовжить термін експлуатації та знизить рівень шуму.
2. Періодично перевіряйте кріплення та електричне підключення – особливо якщо вентилятор встановлений в умовах підвищеної вологості чи температур.
3. При появі сторонніх звуків чи вібрацій негайно зупиніть експлуатацію та перевірте стан підшипників та крильчатки.

Гарантія

Виробник надає 24 місяці гарантії з дня продажу за умови дотримання правил транспортування, зберігання, монтажу та експлуатації. Це означає, що в період дії гарантії ви зможете безкоштовно усунути виробничі дефекти чи несправності, викликані недоліками збірки.

Паспорт вентилятора

(інструкція у форматі pdf, відкриється в новій вкладці)
