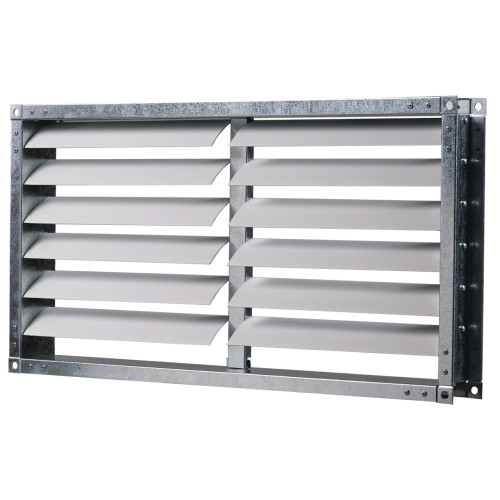

Гравітаційний клапан Вентс КГ 400х200

Гравітаційний клапан для вентиляції Вентс КГ 400х200 використовується в системах припливної або витяжної вентиляції для перекриття вентиляційного каналу при непрацюючому устаткуванні. При включення вентилятора пластини клапана відкриваються потоком повітря, при відключенні устаткування пластини клапана опускаються під власною вагою і перекривають канал.

Корпус клапана виготовлений з оцинкованого листа. Клапан оснащений легкими гравітаційними пластинами з пластика, що знаходяться на поворотних осях, вбудованих в зовнішню рамку.

Монтаж

Клапан призначений для монтажу в прямокутні канали вентиляційних систем довгою стороною в горизонтальному положенні. Пластини повинні самостійно закриватися під власною вагою, ходу пластин нічого не повинно перешкоджати. При розміщенні клапана в системі вентиляції необхідно враховувати напрям потоку повітря.

Габаритні розміри

Розміри	B	B1	B2	H	H1	H2
мм	400	420	440	200	220	240

Діаграма
