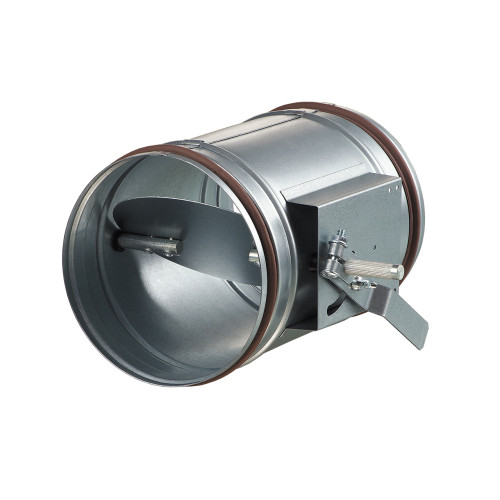

Дросель-клапан Вентс КР 250

Дросель-клапан для вентиляції Вентс КР 250 призначений для ручного перекриття або регулювання повітроводу круглого перерізу діаметром 250 мм. За допомогою заслінки можна відрегулювати кількість повітря, що проходить через повітровід. Для регулювання використовується заслінка з прикріпленим руків'ям і фіксацією положення заслінки болтом.

Корпус і поворотна пластина виготовлені з оцинкованої листової сталі. Для герметичного з'єднання з повітроводами заслінки забезпечені гумовими ущільнювачами.

Монтаж

Конструкція клапана дозволяє закріпити його на круглих повітроводах за допомогою хомутів. При монтажі заслінок з сервоприводом, необхідно залишати простір для контрольного доступу до приводу.

Габаритні розміри

Діаграма
