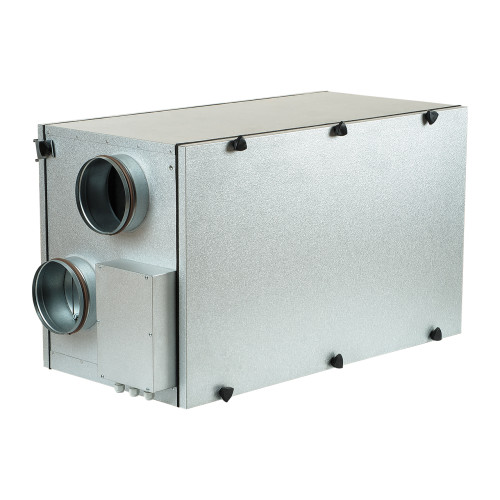

Приточно-вытяжная установка Вентс ВУТ 400 Г ЕС

Вентс ВУТ 400 Г ЕС является приточно-вытяжной установкой без нагревателя. Для подогрева воздуха используется рекуператор тепла, который подогревает приточный воздух от тепла удаляемого воздуха из квартиры. В установке используются экономичные вентиляторы с ЕС-электродвигателями. Потребляемая мощность установки всего 210 Вт при достаточно хорошей производительности до 400 м³/ч и хорошим напором вентилятора до 700 Па.

Корпус установки изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Вентиляторы

Установка Вентс ВУТ 400 Г ЕС оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.

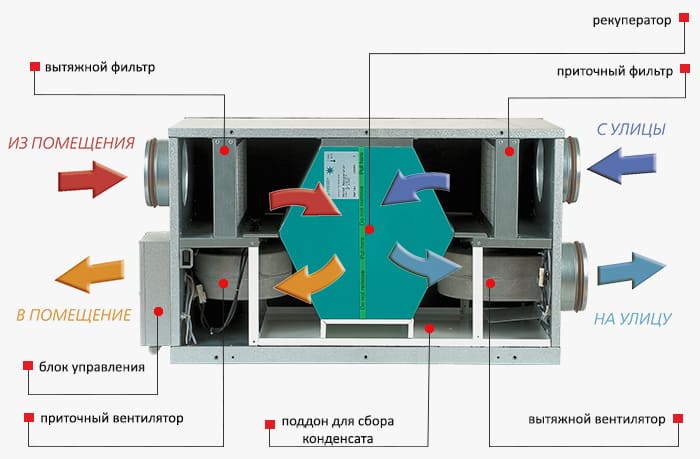

Рекуператор

Противоточный рекуператор выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Эта модель поставляется в двух вариантах исполнения:

ВУТ Г ЕС оборудована регулятором скорости А2 (Р-1/010). Регулятором можно включить установку и выбрать требуемую производительность работы установки. Это самый простая комплектация установки.

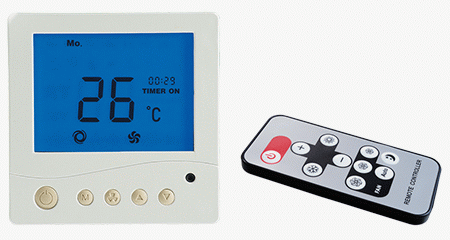

ВУТ Г ЕС Комфо включает в себя систему автоматики с дисплеем и пультом дистанционного управления.

С помощью данной системы можно:

• менять производительность установки. Доступно три скорости, значение каждой скорости можно настроить самому с помощью дисплея
• выставить автоматическое включение и выключение установки, выбор производительности в зависимости от дня недели и времени. Для одного дня доступно четыре записи.
• увидеть, что возникла необходимость в замене или чистки фильтров. Дисплей проинформирует о необходимости замены или чистки фильтров
• увидеть информацию об аварии. При возникновении аварии установка выключается и дисплей информирует о необходимости обращения в сервис

Также к системе автоматики этой установки можно подключить такие внешние устройства:

• пожарная сигнализация, которая в случае возгорания автоматически отключит установку
• датчик влажности или датчик СО2
• управление заслонкой с приводом

Технические характеристики

Габаритные размеры

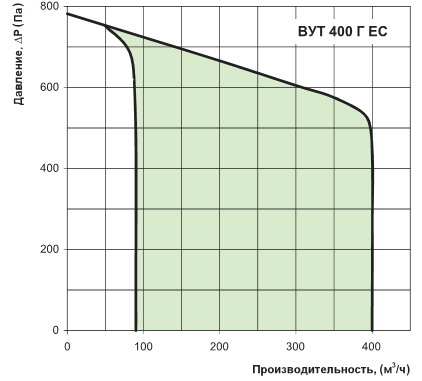

Диаграмма

Монтаж установки

Приточно-вытяжная установка крепится на стене при помощи кронштейна, монтируется на полу или подвешивается к потолку. Установку можно монтировать только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтров осуществляется со стороны сервисной панели, которая может быть установлена как с левой, так и с правой стороны по ходу приточного воздуха непосредственно при монтаже.

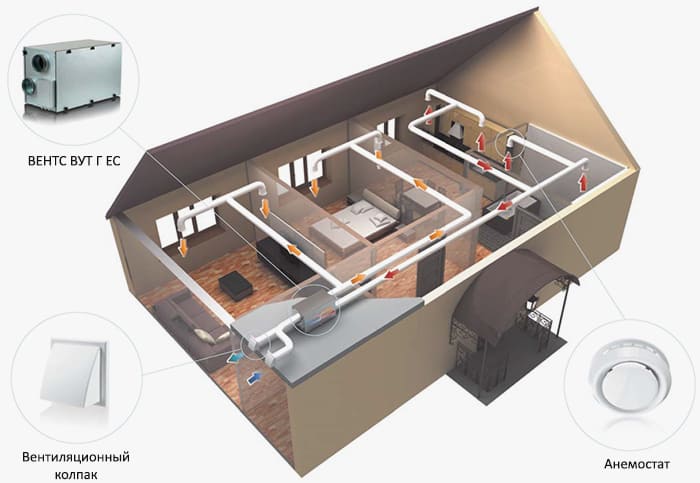

Пример монтажа установки

Вентиляция дома установкой Вентс ВУТ Г ЕС. Установка размещена в чердачном помещении.
