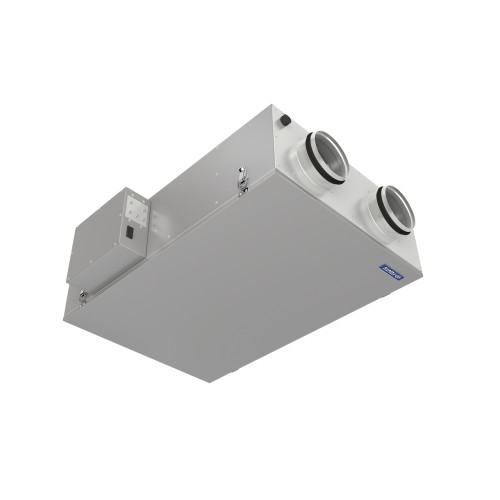

Приточно-вытяжная установка Вентс ВУТ2 200 П

Приточно-вытяжная установка с рекуперацией Вентс ВУТ2 200 П оборудована двумя полистирольными рекуператорами перекрестного тока. Используется для организации системы приточно-вытяжной вентиляции жилых и коммерческих помещений, когда нужны низкие затраты на вентиляцию. Потребление установки всего 142 Вт.

Подвесная компактная установка представляют собой полностью готовое вентиляционное устройство, которое обеспечивает подачу свежего воздуха и удаление загрязненного воздуха из помещения с номинальной производительностью 220 м³/ч. Приточный воздух прежде, чем поступить в помещение, проходит фильтрацию и подогрев в рекуператорах.

Монтировать установку необходимо в закрытом помещении, подсоединяется к круглым воздуховодам номинальным диаметром Ø 125 мм.

Корпус

Корпус установки Вентс ВУТ2 200 П изготовлен из алюмоцинковой стали. Тепло- и звукоизоляция выполнена из вспененного полипропилена толщиной 10 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4.

Вентиляторы

Установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператоры

Рекуператоры передают явную и скрытую теплоту от одного воздушного потока другому. Они являются устойчивыми к обморожению и не производят конденсат. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.

В установке применяются два полистирольных рекуператора перекрестного тока с поддонами для отвода конденсата и системой защиты рекуператоров от обмерзания в холодный период года.

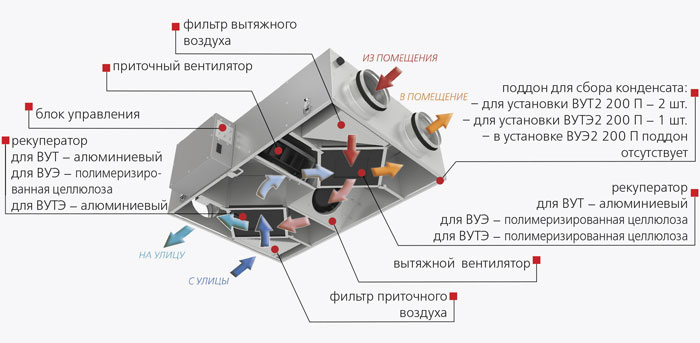

Конструкция установки

Управление и автоматика

Установка оборудована переключателем, позволяющим выбрать один из трех режимов для постоянной работы установки: режим ожидания, низкая (LOW) или средняя (MED) скорость.

К установке может быть подключен датчик СО2 (не входит в комплект поставки). При повышении концентрации газа он переключит установку с режима постоянной работы на максимальную скорость (HIGH).

К установке может быть подключена панель управления SAS908PIT с жидкокристаллическим экраном (не входит в комплект поставки), которая обеспечивает включение/выключение установки, переключение между низкой, средней и высокой скоростями и отображение комнатной температуры.

К установке может быть подключен переключатель скоростей П3-1-300* (А3) для включения/выключения установки, а также выбора низкой (LOW), средней (MED) или высокой (HIGH) скорости.

*переключатель П3-1-300 покупается отдельно и в комплект поставки не входит

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.

Монтаж

Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка также может монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочную нишу. Доступ для сервисного обслуживания со стороны нижней панели.

Технические характеристики

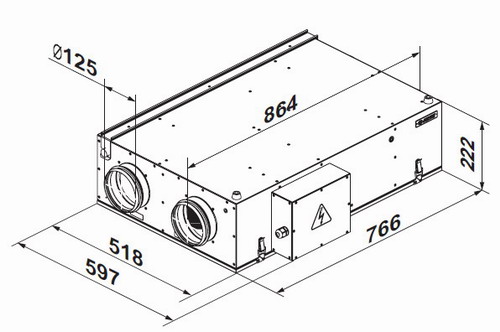

Габаритные размеры

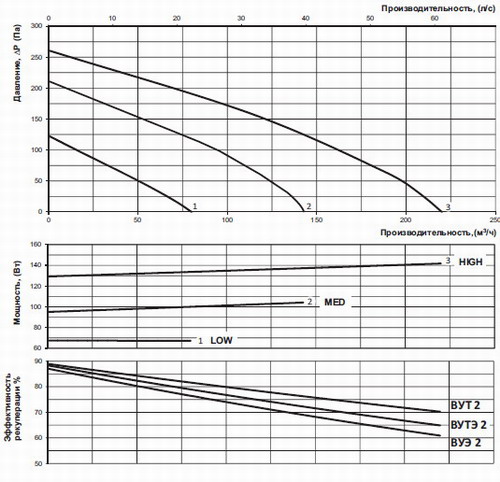

Диаграмма

Пример монтажа установки

Документация

Гарантия

Производитель гарантирует нормальную работу устройства в течение двух лет со дня продажи при условии выполнения правил транспортирования, хранения, монтажа и эксплуатации.
