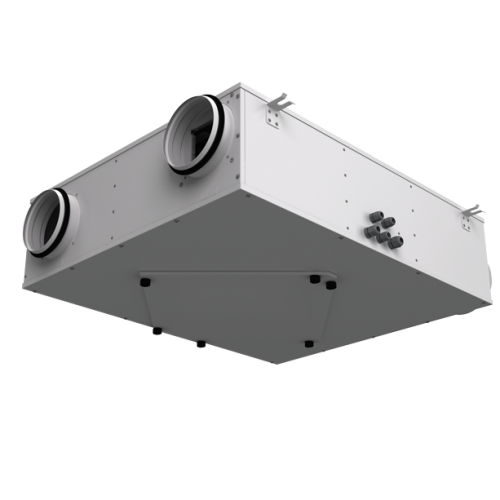

Приточно-вытяжная установка Вентс ВУЭ 350 П3Б ЕС

Приточно-вытяжная установка ВУЭ 350 П3Б ЕС А14 с рекуперацией тепла для систем вентиляции дома, квартиры или офиса. Устанавливается под потолком, высота установки всего 297 мм. Максимальная производительность составляет 430 м³/ч. Установке свойственно низкое потребление, которое не превышает 171 Вт в час, за счет использования системы защиты от обмерзания и рекуператора из полимеризованной целлюлозы.

Технические характеристики

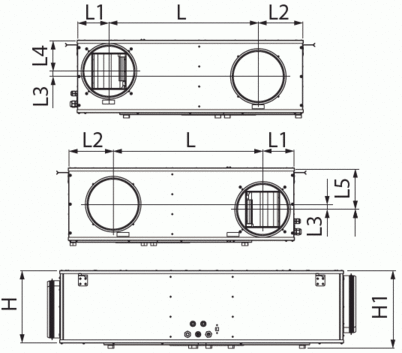

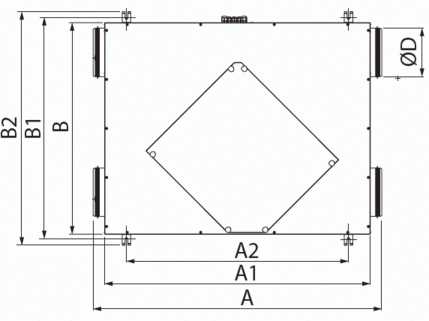

Габаритные размеры

Корпус

Корпус изготовлен из стали с полимерным покрытием, в качестве изоляции используется вспененный полиуретан толщиной 5-10 мм.

Фильтрация

Для фильтрации приточного и вытяжного воздуха в установке применяются три карманных фильтра со степенью очистки G4 и один F7. Фильтр тонкой очистки F7 и грубой очистки G4 применяется для ступенчатой фильтрации приточного воздуха, для очистки вытяжного используется один фильтр класса G4.

Вентиляторы с ЕС-мотором

Применяется рабочее центробежное колесо с вперед загнутыми лопатками. Использование ЕС-двигателей позволяет достичь высоких показателей производительности при низких энергозатратах. Данный двигатель является новым поколением в системах вентиляции. Одним из преимуществ является возможность тонкой настройки производительности в диапазоне от 0 до 100 % для каждой из предустановленных скоростей. Подробнее в разделе Работа с программным обеспечением.

Рекуператор

Рекуперация тепла в данной модели обеспечивается пластинчатым энтальпийным рекуператором перекрестного тока. Теплый воздух, который удаляется из помещения проходит через рекуператор и отдает свое тепло приточному воздуху. При этом воздух не смешивается, передача тепла происходит через материал рекупаратора с высокой теплопроводностью.

В этой модели рекуператор из полимеризованной целлюлозы, помимо передачи тепла, приточному воздуху передается и влага. Благодаря этому данная установка не требует вывода дренажа.

Установка оборудована байпасной заслонкой для летнего периода эксплуатации. В этом режиме воздух направляется в обход рекуператора, при этом температура уличного воздуха, который подается в помещения, не меняется. В данной модификации управление заслонкой производится вручную.

Система управления

Установка оснащена встроенной системой автоматики и сенсорной настенной панелью управления А14 со светодиодной индикацией. Панель управления устанавливается на стену.

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.

Таким образом, производительность подачи приточного воздуха в холодное время года будет ниже за счет периодического отключения вентилятора. Данная защита от обмерзания позволяет не использовать электрический нагреватель, что приводит к низким эксплуатационным затратам.

Режимы работы

С помощью системы управления приточно-вытяжной установки можно производить следующие действия:

• Включение/выключение установки;
• Выбор режима производительности в диапазоне фиксированных трех скоростей: минимальная, средняя и максимальная.
• Индикация необходимости замены фильтра.
• Открытие или закрытие байпаса для летнего режима
• Индикация аварии

Также предусмотрено подключение датчиков СО2, влажности или любого другого сенсора (релейный вход), по сигналу которого может происходить переключение производительности на максимальную (Все датчики приобретаются отдельно, в комплект поставки не входят).

Монтаж

Установка предназначена для монтажа в помещении с плюсовой температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях.

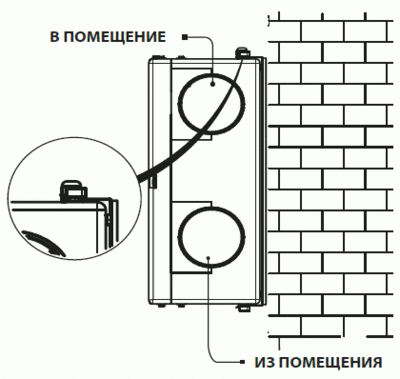

В установке отсутствует дренажный поддон, поэтому она может крепиться к потолку или устанавливаться на стену вертикально или горизонтально.

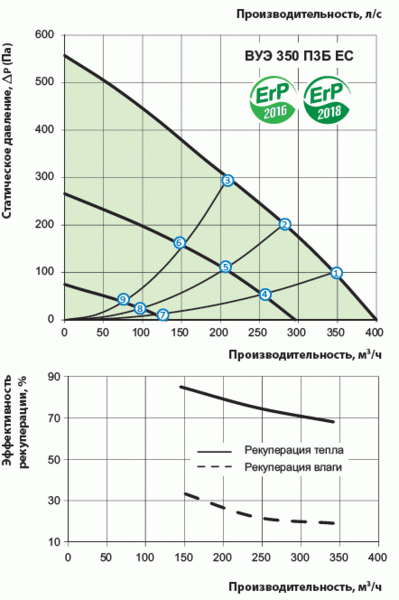

Диаграмма

Работа с программным обеспечением

Данная вентиляционная установка может подключаться с помощью кабеля USB (Type B) к ПК для изменения настроек параметров установки.

С помощью ПО можно изменять:

• каждую из трех предустановленных скоростей (минимальная, средняя, максимальная) в диапазоне от 0 до 100 %
• скорость при замыкании сухого контакта (для подключения внешних устройств) в диапазоне от 0 до 100 %
• периодичность появления сигнала о замене (очистке) фильтра в диапазоне от 0 до 10000 моточасов
• уровень влажности подключенного внешнего датчика (датчик приобретается отдельно) от 30 до 80 %
• температуру срабатывания защиты рекуператора от обмерзания
• отображение кодов ошибки
• управление байпасом

Программное обеспечение можно скачать по ссылке (12.41 Mb, rar)

Гарантия

Производитель гарантирует нормальную работу устройства в течение двух лет со дня продажи при условии выполнения правил транспортирования, хранения, монтажа и эксплуатации.
