Вентилятор Вентс ТТ 100

Вентилятор Вентс ТТ 100

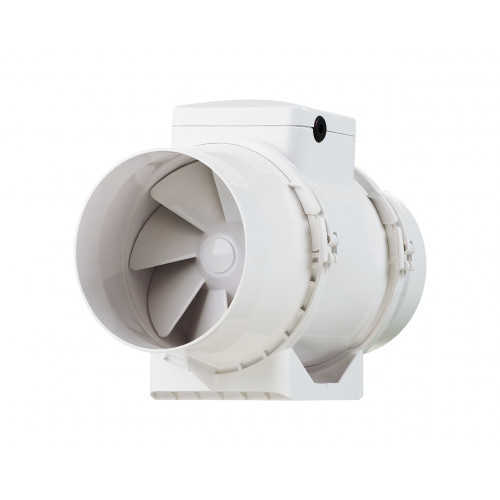

Вентс ТТ 100 є канальним вентилятором у пластиковому корпусі. Дана серія поєднують у собі широкі можливості та високі характеристики осьових та відцентрових вентиляторів. Використовуються в припливно-витяжних системах вентиляції, які потребують високого тиску, потужного повітряного потоку та низького рівня шуму. Сумісні з повітропроводами діаметром 100 мм. Вентилятори ТТ є відмінним вибором для встановлення у витяжні системи приміщень з підвищеною вологістю (санвузли, кухні), а також для вентиляції квартир, котеджів, магазинів, кафе, кінотеатрів тощо. Широкий модельний ряд і великий вибір опцій дозволяє підібрати вентилятор, що відповідає вашим вимогам.

Габаритні розміри

Розміри	∅D	∅D1	В	Н	L
мм	96	140	167	190	246

Діаграма аеродинамічних характеристик

Конструкція

Корпуси вентиляторів Вентс ТТ 100 виготовляються з високоякісних та високоміцних матеріалів: ABС-пластика (100-200) та поліпропілену зниженої горючості (250-315). Блок двигуна з крильчаткою та клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на засувках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок та інструментів. Така конструкція максимально спрощує обслуговування вентилятора. Усі моделі можуть оснащуватися регульованим таймером із діапазоном затримки відключення вентилятора від 2 до 30 хвилин (ТТ…Т). Для більш зручного підключення та використання вентилятор може оснащуватися шнуром живлення зі штекером (ТТ…Р).

Двигун

Однофазний двигун на підшипниках кочення має дві швидкості. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ТТ…С). Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна – IPX4.

Регулювання швидкості

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей (придбавається окремо). При необхідності плавного регулювання швидкості можна застосовувати тиристорний регулятор РС-1-300, підключивши його до клеми максимальної швидкості двигуна. Якщо необхідно ступінчасте регулювання швидкості, то підійде регулятор П2-1-300. З його допомогою також можна, крім регулювання продуктивності вентилятора, одночасно вмикати або вимикати освітлення.

Монтаж

Вентилятори можуть встановлюватися на початку, середині та наприкінці системи повітроводів. Дозволяється монтаж під будь-яким кутом щодо осі вентилятора. В одній системі можливе встановлення кількох вентиляторів паралельно (для збільшення продуктивності) або послідовно (для збільшення робочого тиску). Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої кріпиться вентилятор до стіни. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній колодці. Для зручності монтажу та підключення монтажна

Приклад монтажу вентилятора

Приклад 1: Встановлення вентилятора у витяжній системі ванної кімнати Приклад 2: Встановлення вентилятора у складі витяжної системи офісного приміщення Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення
